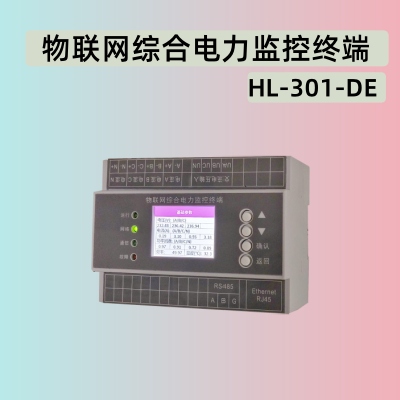

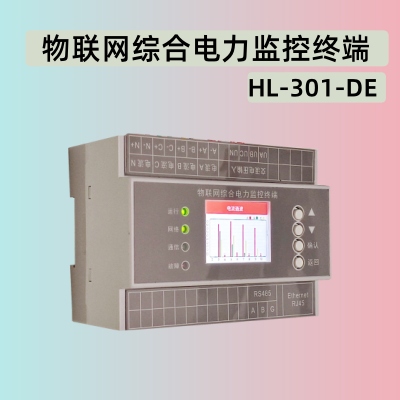

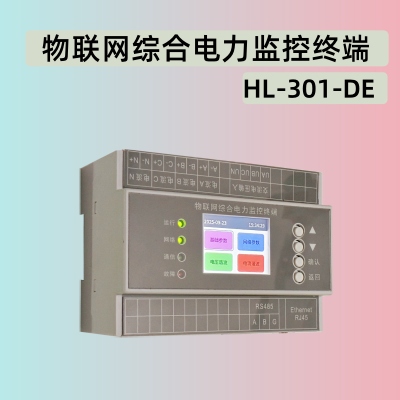

物联网综合电力监控终端

物联网综合电力监控终端（以下简称仪表）为新一代智能电力仪表集测量、电能计量、 电能质量分析、电力故障事件记录、通讯于一体。该系列仪表具有人机界面友好、易于操作使用、变比可设定，支持 Modbus-RTU 通讯协议，网络远程监控，主要适用于发电厂、新能源发电并网、变电站等低压配电系统中。
使用该仪表，在测量基本电量数据的同时，可对电力质量进行分析和记录，为电网运行情况提供诊断依据，指导客户对电力设施进行预防性维护，从而提高电气系统和设备的可用性及可靠性，减少电能损耗，显著提高经济效益。
产品特点：
（1）采用自供电技术，无需外接供电电源。
（2）采用2.0寸液晶显示屏，操作界面菜单+按键，内容直观，操作简单。
（3）可测量电力网络中的电压、电流、有功功率、无功功率、视在功率、功率因数、电压/电流谐波      含有率、频率等电量参数。
（4）支持高速RS-485通讯接口，Modbus_RTU通讯协议。
（5）支持以太网通讯接口，使用MQTT通讯方式，搭配电力软件平台回传实时电量参数。
（6）采用独立看门狗监控程序运行，即使在恶劣的使用条件下也不会死机。

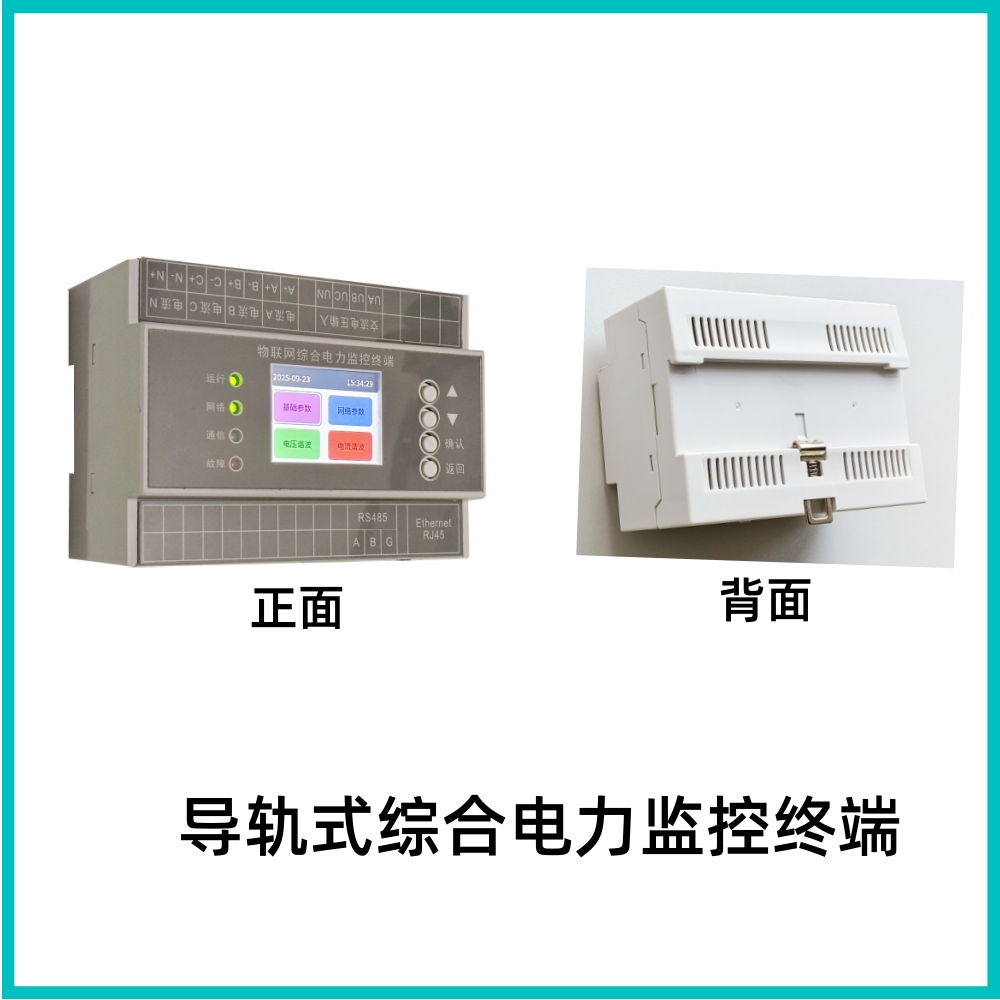

（7）配备安装接口快速紧固结构，可快速完成接口固定与拆卸，大幅节省现场安装时间，适配多种      常见安装场景，操作方便快捷。

规格	说明
功能	电力参数：三相电压、电流、有功功率、无功功率、视在功率、功率因数、频率、三相不平衡度。 电网质量：电压电流总谐波畸变率、2-31次电压，电流谐波分析以及总谐波分析、电压电流总谐波有效值、谐波柱形图。 电能计量：精确计量有功电能、无功电能及视在电能，分时计量，最小15分钟记录一次。
电源	输入范围：50～450V AC   （50/60）Hz
显示方式	2.0寸TFT屏幕显示
准确度等级	电压、电流、频率、功率因数0.2级；有功功率、有功电能 0.5 级；无功功率、无功电能 1.0 级；谐波 A 级。
设定类型	前面板按键设定
电压输入	输入范围	50～450V AC
	功耗	<5VA
电流输入	输入范围	0.01～5A AC
	功耗	<0.5VA(每相)
	过负载	持续：1.2 倍，瞬时：10 倍/5s
	输入阻抗	＜0.1Ω
频率	40-65HZ
输出信号	通讯输出	以太网通讯接口，支持MQTT通讯协议。高速 RS-485 通讯接口，支持MODBUS_RTU 通讯协议。
安全	耐压	电源与输入、输出 > AC 2kV 50Hz/1min，输入与输出 > AC 2kV 50Hz/1min
	绝缘电阻	>100MΩ
电磁兼容性	静电放电	空气>8KV ，接触>4KV
	快速瞬变脉冲群	>4KV
	高频电磁场	80MHz～1000MHz,10V/m
使用环境	环境温度	工作环境温度：-10～70℃，存贮环境：-25～70℃
	环境湿度	≤85%RH，不结露，无腐蚀性气体场合
